GRÚA
Objetivo: Diseñar y construir una grúa, con un brazo
giratorio y que pueda levantar pequeños pesos mediante un motor
eléctrico.
Material:
- 31 folios "usados" (para reciclar)
- Cartón
- Tabla de madera de contrachapado
- Pegamentos de barra y universal
- Tornillo grueso (10 mm de diámetro) y 6 cm de largo, con
tuerca y arandela
- 3 chinchetas
- Motor de 3 voltios
- 2 pilas tamaño "AA" y un portapilas
- Cable de conexiones (20 cm)
- 1 Tornillo delgado de unos 10 cm de longitud (o gancho de colgar
lámparas)
- Cuerda fina o hilo de coser
- Goma elástica pequeña
- Una mina gastada de bolígrafo
Herramientas:
- Lápiz.
- Bolígrafo de mina fina (para hacer varillas de papel)
- Regla
- Tijeras o cutter
- Segueta
- Barrena pequeña
CONSTRUCCIÓN:
TORRE:
- Cortar la mitad de la tabla (20 x 30 cm.) para hacer la
base de la torre.
![grua1](pgrua1.gif)
- Hacer 4 varillas de
papel largas, de 28 cm., para los postes de la torre y 28 varillas
cortas, de 7 cm., para los travesaños.
- Hacer, en el centro de la tabla, un cuadro con los 4
travesaños de abajo (pegarlos). Pegar los 4 postes en las
esquinas interiores y, cuando estén secos, los 4
travesaños superiores.
- Hacer 4 varillas largas, de 29 cm., para triangular las 4
caras de la torre. Pegar cada varilla en una cara de la torre, por la
parte interior.
- Pegar en cada cara los travesaños que faltan (5
más en cada cara) procurando que todos tengan la misma
separación.
![grua4](pgrua4.gif)
- Hacer 4 cuadrados de cartón de 7 x 7 cm. Hacerles
un doblez de 2 cm. para que sirva de lengüeta. Pegar un
cartón en cada cara de la torre, con la lengüeta en la
madera.
- Cortar un cuadrado de madera de 8´5 x 8´5 cm.
Trazarle las diagonales para calcular el centro y ahí dibujar
una circunferencia del tamaño del tornillo (10 mm.). Recortar el
agujero y poner el tornillo, con la arandela y la tuerca (apretarlo
bien).
- Hacer 4 rectángulos de cartón de 7 x 3 cm.
Doblarlos por la mitad y cortarles las dos esquinas. Pegar el trozo de
madera del tornillo en lo alto de la torre y pegar los trozos de
cartón en los lados, para que quede más firme.
TRAVESAÑO:
![grua9](pgrua9.gif)
- Sobre el tornillo que hemos puesto sobre la torre liar
varias tiras de papel de 41 mm. de ancho (y el largo de un folio) hasta
conseguir hacer una varilla gruesa y fuerte. Cortar un pequeño
cuadrado de madera, tan ancho como el tubo que hemos hecho, y clavarle
en el centro una chincheta (hasta el fondo). Pegar el cuadrado sobre el
tubo con la punta de la chincheta hacia arriba.
- Cortar una tabla de madera de 8´5 x 8´5 cm. y
hacerle un agujero en el centro del diámetro del tornillo. Pegar
el tubo de la chincheta sobre el agujero de la tabla, procurando que
coincidan bien el agujero del tubo y el de la tabla.
- Hacer 3 varillas de 56 cm. Para poder hacerlas tan largas
hay que hacer, para cada varilla, dos de 28 cm. y unirlas
metiéndoles dentro un pequeño tubillo de papel (y
pegándolo). Después hay que fortalecer la unión
por fuera liándole una pequeña tira de papel (y
pegándola también).
![grua14](pgrua14.gif)
- Pegar 2 de las
varillas de 56 cm. en la tablilla, dejando
sobresalir por la parte de atrás 15 cm.
- Hacer 8 varillas de 8´5 cm. y pegarlas sobre las dos
varillas largas, haciendo una especie de escalera.
- Clavar y pegar la varilla de 56 cm. que queda sobre la
punta de la chincheta, clavándola a 23 cm. del borde de la
varilla. Hacer 16 varillas de 7 cm. y pegarlas formando
triángulos entre la varilla de arriba y las dos de abajo.
SISTEMA ELEVADOR:
- Para el sistema elevador haremos una pequeña caja
con una polea, según el dibujo. El tamaño de la caja
depende de la separación que haya entre los dos últimos
triángulos del travesaño de la grúa, pues debe ir
alojada entre ellos.
- Alargaremos el eje del
motor, para que no se salga la
goma, poniéndole un trozo de mina de bolígrafo que encaje
bien, de unos 4´5 cm. de largo. Conectarle también al
motor dos trozos de cable de unos 10 cm.
- A un lado del tornillo (o gancho) que va a servir de eje
de la polea, enrollar tiras de papel de 2 cm. de ancho hasta formar una
polea de un grosor apropiado (liar un folio completo hecho tiras,
aproximadamente). El tubo debe estar bien pegado al eje para que no
pueda girar. Hacer dos discos de cartón o madera de un
diámetro algo mayor al del tubo que hemos hecho para hacer los
laterales de la polea. Hacerles un agujero en el centro para que pase
el eje por ellos y pegarlos en los lados de la polea.
- Sujetar el motor a la base de la caja haciendo unas
ranuras en la madera, y pasando una tira de papel (como se ha visto en
los proyectos del sistema de poleas y la noria). Hacerle a los
laterales de la caja unos agujeros por donde debe pasar el eje de la
polea y otro donde va el eje del motor. Montar la polea y el motor, con
la goma ya puesta, antes de pegar los lados de la caja.
- Una vez montada la caja clavar dos chinchetas a un lado,
conectadas a los dos cables del motor. Estas chinchetas servirán
para conectar en ellas las pilas cuando queramos subir o bajar un peso.
- Hacer 2 varillas de papel de unos 8´5 cm. y pasar
por dentro de ellas el hilo de la grúa. Estas varillas
servirán de guía del hilo. Una de las varillas la
pegaremos en la parte frontal de la grúa (donde va el peso) y la
otra junto a la caja del motor. (ver la fotografía del
resultado)
- Por último ataremos un extremo del hilo al eje de
la
polea, echándole al nudo pegamento para que no se mueva, y en el
otro extremo ataremos el peso que deba levantar la grúa (una
tuerca, un tornillo, ...). Conectando las pilas a las chinchetas en un
sentido el peso subirá, y en el sentido contrario bajará.

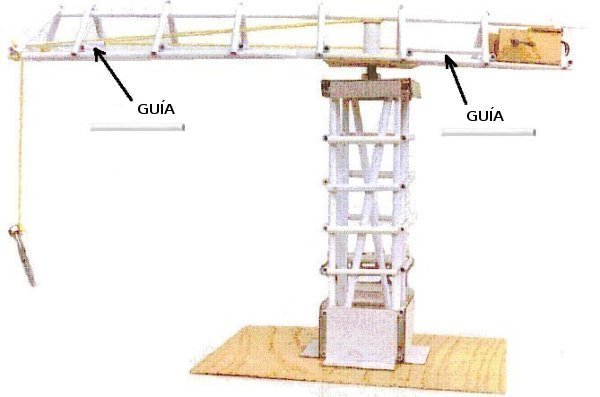

RESULTADO:
![grua2](fondogrua2.jpg)
