NORIA
Objetivo: Diseñar y construir una noria que, accionada
mediante una manivela,
genere electricidad suficiente para encender una bombilla de 3 voltios.
Material:
- 3 folios -usados-
- Cartón acanalado por dentro
- Tabla de madera de contrachapado
- Pegamentos de barra y universal
- Tubo de cartón largo
- Tornillo de 6mm de longitud. (diámetro de unos 4mm) con
tuerca y arandela
- Motor de 3 voltios
- Goma elástica larga
- Bombilla de 3 v con portalámparas
- 2 pilas tamaño "AA" y portapilas
- Hilo de conexiones (50 cm)
- Papel de aluminio
Herramientas:
- Lápiz, bolígrafo (de mina fina)
- Regla
- Tijeras y cutter
- Segueta
- Barrena pequeña
CONSTRUCCIÓN:
NORIA:
![noria1](pnoria1.gif)
- Hacer 2 círculos de cartón de 24 cm. de
diámetro, 2 de 8 cm., uno de 10 cm. y uno de 7 cm. Recortarles a
todos un círculo en el centro del tamaño del tubo de
cartón (unos 4´3 cm. de diámetro).
![noria2](pnoria2.gif)
- Hacer 12 varillas de
papel de 5 cm. de largo. Pegar
alrededor de uno de los círculo mayores las 12 varillas, como si
fuesen las velas de una tarta, repartiéndolas uniformemente
(como las doce horas de un reloj). Cuando se haya secado el pegamento
pegar el otro círculo encima, quedando así formada la
rueda de la noria.
![noria3](pnoria3.gif)
- Pegar todos los discos en el tubo en el siguiente orden: A
4´5 cm. del extremo del tubo pegar el círculo de 7 cm.;
después pegar la rueda de la noria; después, juntos, los
dos discos de 8 cm. y por último el de 10 cm.
- A unos 2 cm. del último disco que hemos pegado
cortar el resto del tubo.
- Hacer una tira de papel, del largo de un folio y 9 mm. de
ancho, para
recubrir el canto de los discos de 8 cm., que harán de polea.
- Pegar en los extremos del tubo, haciendo de tapones, dos
círculos de los que nos hayan salido al hacerle los agujeros
centrales a los discos.
SOPORTES:
- Hacer dos soportes de madera, con el diseño del
dibujo. El círculo es un agujero en el que debe entrar el tubo
holgadamente, para que gire bien, así que debe tener un
diámetro algo mayor que el tubo (no demasiado).
- Hacer también dos refuerzos triangulares, o
trapezoidales, para hacer de escuadras y sujetar mejor los soportes
(pueden servir los recortes de madera que hayan salido al cortar los
soportes).
- Pegar en un lado de la tabla uno de los soportes, con el
refuerzo hacia afuera. Después poner la noria, con la polea
hacia el interior de la tabla, y la goma ya puesta. Pegar el otro
soporte sin que la noria quede demasiado ajustada.
- Para la manivela, hacer un anillo de madera con el
diámetro interior del ancho del tubo (hacerlo bien ajustado), y
el exterior de 2 cm. más de radio. Hacerle un agujero y ponerle
el tornillo, con su arandela y tuerca. Pegar la manivela en el tubo,
por la parte exterior y con el tornillo hacia afuera.
MONTAJE ELÉCTRICO:
- Hacer el montaje eléctrico siguiendo este esquema.
Sujetar el motor, haciendo unas ranuras en la madera con la segueta
(antes hay que hacer unos agujeros con la barrena para introducir el
pelo) y
pasando una cinta de papel. Si es necesario se puede alargar el eje del
motor con una mina de bolígrafo o un palo de caramelo. El
portalámparas sujetarlo con una chincheta o unas tiras de papel.
- El pulsador se puede comprar o hacerlo con dos
láminas de papel de aluminio, conectadas a los dos cables, y
separadas por un trozo de cartón, con un agujero en el centro.
Encima se puede pegar un trozo de cartulina con la palabra “ON”
escrita, o “ENCENDIDO”, o con un botón dibujado.

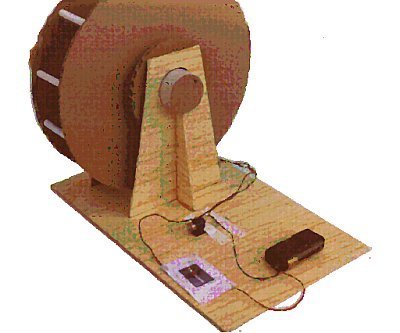

RESULTADO:
