OTRAS FIGURAS



CIRCUNFERENCIA

En la barra de herramientas principal se encuentra el menú "Círculocírculo que permite dibujar esta figura a partir de datos muy diversos. Nosotros vamos a utilizar, en este ejercicio, el siguiente botón:



circulo

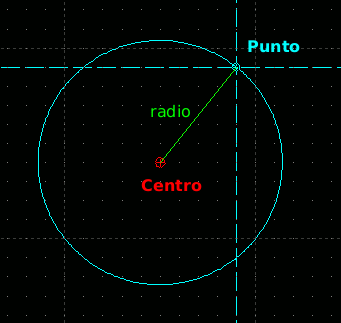

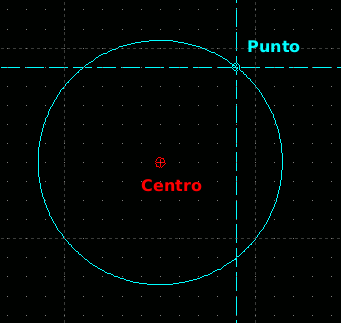

centro y puntoCírculo con centro y punto: Dibuja una circunferencia a partir de dos datos, en este orden: Centro y Punto exterior (La distancia entre el centro y el punto exterior es, por tanto, un radio)




radiocirc













Practica un poco con esta herramienta antes de pasar a la siguiente.






ARCO

En este ejercicio también vamos a dibujar arcos. En el menú principal también encontramos el botón de entrada a este menú menú arcos"Arcos". Usaremos la primera opción:


c p a Arco con centro, punto, ángulos: Indicamos primero el centro, después, mediante un punto exterior definimos el radio. Por último, debemos indicar el punto inicial y el final del arco.

Vamos a ver el proceso, paso a paso:


arco1

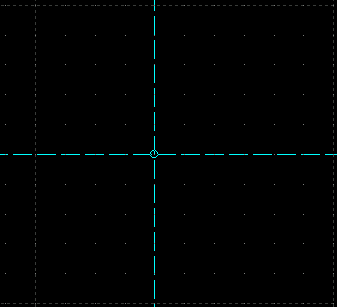

1. Marcamos el centro del arco

arco2

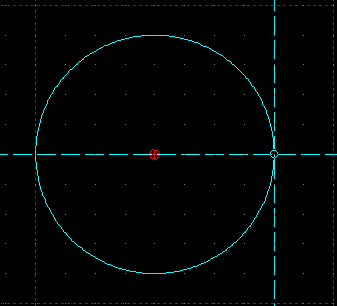

2. Al marcar un segundo punto estamos indicando el radio. Por eso es conveniente hacerlo en horizontal (o vertical), salvo que el arco deba pasar por un punto concreto. Si se hace en horizontal o vertical, podremos utilizar los puntos de la rejilla para calcular la medida del radio.

arco3

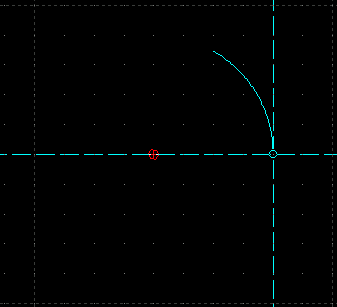

3. Ahora empezamos a dibujar el arco. Hay que tener en cuenta en qué sentido se dibuja el arco. Normalmente es sentido antihorario (contrario a las agujas del reloj) pero también puede dibujarse en sentido horario. Esto puede cambiarse en los botones de las opciones de herramientas:


antihorarioSentido antihorario


horarioSentido horario


En este ejemplo se está utilizando el sentido antihorarioantihorario horario



Pues bien, insertamos el primer punto (o ángulo de partida, como dice el programa).

arco4

4. Y por último, el segundo punto (o ángulo final).

arco5

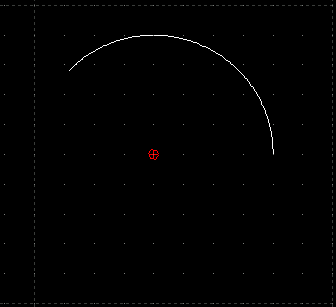

5. El resultado es un arco que se extiende entre los dos puntos (o posiciones) señalados, pasando en este caso por encima del centro del arco.

Si en el punto 3 hubiésemos elegido sentido horario horario el resultado sería el siguiente:


3. Marcamos el primer punto (ángulo de partida)

horario

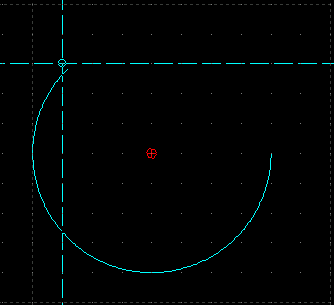

4. Y el último (de llegada).

horario2

5. Aunque hemos elegido los mismos puntos (o ángulos) inicial y final, en este segundo caso el arco se ha dibujado en sentido horario y, por eso, pasa por debajo del centro en lugar de por encima.

horario3

Practica con esta opción antes de pasar al apartado siguiente.




PUNTO MEDIO


Uno de los problemas que nos vamos a encontrar en la práctica siguiente, es situar correctamente el centro del arco o la circunferencia cuando no podemos conocerlo con la rejilla. La solución es utilizar una de las opciones del menú "Puntos". Se trata del siguiente botón:

punto medioForzar a punto medio. Encuentra automáticamente el punto medio de una recta o arco. Vamos a hacer un ejercicio para ver cómo aplicarlo:

(NOTA: En una recta, el botón "Forzar al centro" centrotiene el mismo efecto que el anterior).


pmedio

1. Dibuja una recta de 2 puntos recta2p pero hazla de modo que no pase por ningún punto de la rejilla. Utiliza para ello la Posición libre libreen el menú "Puntos"

pmedio1

2. Esta recta va a ser el diámetro de un círculo que vamos a dibujar a continuación. Esto  significa que el centro del círculo debe estar en la mitad de la recta. Y que el círculo pasará por los extremos de la recta.


Por tanto, escoge la ruta circulosy luegocentro y punto



3. A continuación, antes de especificar el centro, activa la opción boton medioForzar a punto medio del menú "Puntos". Esto hace que el cursor se "pegue" a la mitad de la recta dibujada. Pincha ahí para situar el centro.

pmedio2

4. Ahora toca especificar el radio. Activa la opción forzar extremosForzar a extremos para que el cursor ahora se pegue a los extremos de la recta. Pincha en un extremo.

pmedio3

5. Ya tenemos la circunferencia dibujada sobre la recta inicial.

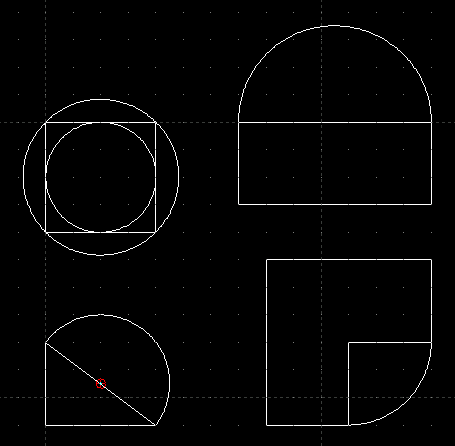

EJERCICIO 11: Circunferencia y arco.


Basándote en los conocimientos adquiridos, realiza el siguiente dibujo, a partir del ejercicio6 anterior:

Debes guardarlo con el nombre ejercicio11 con la opción Guardar como... (NO LO GUARDES CON EL NOMBRE ejercicio6)


Las indicaciones muestran los botones utilizados y explican en qué consiste el dibujo


2 circunferencias: centro y punto


Su centro es el mismo del cuadrado y se puede medir con la rejilla rejilla


El radio de una es hasta el extremo del lado del cuadrado y el de la otra hasta el punto medio


abajo

Un arco:arco


Su centro es el punto medio del lado superiorpunto medio


El radio es hasta el extremo de dicho lado

(puedes usarforzar extremosorejilla)


abajo
ejercicio11
arriba

Un arco:arco


El centro es el punto medio de la hipotenusa del triángulopunto medio


el radio es hasta el extremo de dicho lado


arriba

Un arco:arco


Deduce tú mismo el centro y el radio



No olvides guardar el resultado como ejercicio11.




SINTAXIS DE LAS ÓRDENES EN QCAD:

A partir de ahora, tú mismo deberás experimentar con las órdenes de Qcad para conseguir realizar los dibujos que se piden. Como única orientación, hay que tener en cuenta la sintaxis, es decir, el orden que hay que seguir para indicar algo a Qcad:



Sintaxis de las órdenes en Qcad:


HAZ ESTO... A ESTO...



Ejemplos:


CORRECTO

INCORRECTO

Borra esta línea

esta línea bórrala

Dibuja una recta desde este punto hasta este

desde este punto hasta este dibuja una recta
