MODIFICACIONES EN LAS LÍNEAS

Muchas veces necesitamos cambiar elementos en el dibujo: recortar líneas, mover elementos... Todo ello se hace en la opción "Modificar" del menú, o bien a través del botón Edit, que abre el menú Edición. Vamos a ver algunas de sus opciones:


RECORTAR Y ALARGAR LÍNEAS


Hay varios botones que permiten acortar o  alargar líneas. Da igual que las líneas sean rectas o curvas:


Recortar / Alargar líneas. El proceso es el siguiente:

  1. Tenemos una serie de líneas en la pantalla, algunas de las cuales queremos recortar o alargar. Por tanto, pulsamos el botón Recortar/Alargar.
  2. Se elige una línea que servirá de límite para recortar o alargar. (Vemos que ésta cambia a color verde)
  3. A continuación, se elige otra línea, esta es la entidad a recortar.

Vamos a verlo gráficamente:

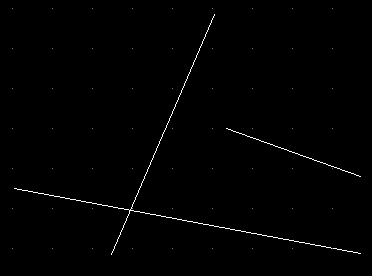

1. Tenemos una serie de líneas en la pantalla, alguna de las cuales queremos recortar o alargar, Por tanto, pulsamos el botón Recortar/Alargar.

2. Se elige una línea que servirá de límite para recortar o alargar. (Vemos que ésta cambia a color verde)


3. A continuación, se elige otra línea, esta es la entidad a recortar:

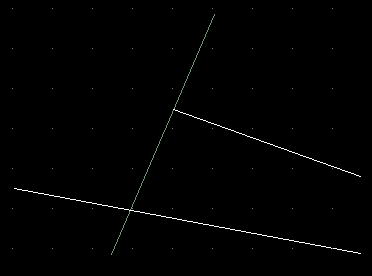

(A) Si la segunda línea no llegaba hasta tocar la primera, el resultado es que se prolonga hasta que la toque.

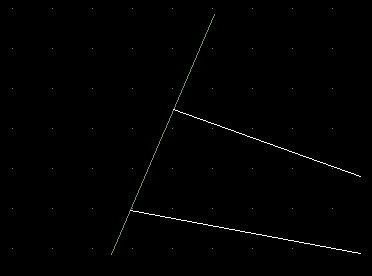

(B) Si la segunda línea sobrepasaba la primera, el resultado es que se recorta, de modo que ya no sobresale. ¿Qué parte de la línea se recorta y cuál permanece? Permanece por el lado que nosotros hemos pinchado para indicar cuál era la entidad a recortar.




Otros botones para Recortar o alargar:

Recortar / Alargar dos: En este caso se pinchan dos líneas, una tras otra. El resultado es que las líneas se acortan o alargan automáticamente lo necesario hasta que se toquen en un punto, donde ambas concluyen y forman un vértice.

alarga 2alarga 2

Recortar una cuantía: El nombre del botón no es muy correcto, pues permite tanto alargar como acortar una línea. El que sea una cosa u otra, sólo depende de que el número que aparece en la barra de opciones de herramientas sea positivo (alargar) o negativo (recortar)




EJERCICIO 23: Recortar y alargar.


A partir de los dibujos de la izquierda, realiza los de la derecha, utilizando las herramientas que se indican.


Hay que tener en cuenta que las líneas se alargarán o recortarán por el extremo más cercano al punto que nosotros pinchemos.


Guarda el resultado como ejercicio23.



  • Opción Recortar / Alargar líneas.

ejercicio 26ejercicio 26 x


  • Herramienta Recortar / Alargar dos.

ejercicio 26 bejercicio 26 c


Guarda el resultado como ejercicio23.



PARTIR LÍNEAS. FORZADO A LA INTERSECCIÓN.


Cuando una línea tiene que ser recortada por varios puntos, la mejor opción es la de partir, en el menú Editar:


partir Partir: Se elige la entidad a cortar y después el punto de corte. En principio no parece ocurrir nada, pero si seleccionamos la línea que ha sido cortada, vemos que ahora está formada por trozos que se acaban en los puntos de corte indicados.


Al usar esta herramienta puede ser necesario escoger, como punto de corte, la intersección de dos líneas. Para esto, en qcad existe la opción siguiente:


forzar intersecciónForzar a punto de intersección ficticia: Hace que el cursor, al moverse,  se "pegue" a todas las intersecciones entre líneas que hay en el dibujo.


Vamos a ver un ejemplo de aplicación de estos dos comandos:




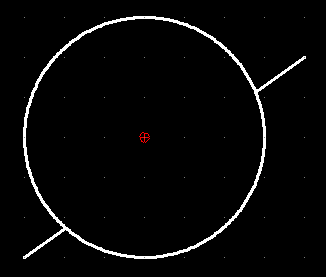

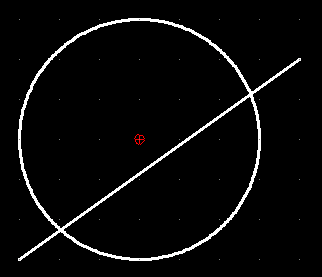

1. Tenemos un par de rectas.



2. Pulsamos la opción "Partir" partiry elegimos la que vamos a cortar. Ésta cambia a color verde.



3. Para escoger el punto de corte, activamos "Forzar a punto de intersección"forzar intersección y pinchamos en el punto de corte entre ambas líneas.



4. Si ya hemos acabado de hacer cortes, salimos de la opción pinchando dos veces la flecha volver (o pulsando 2 veces la tecla "Esc").




5. Aparentemente no ha pasado nada, pero si pinchamos en la recta cortada para seleccionarla, vemos que sólo se activa hasta el punto de corte.



6. Pulsamos la tecla "Supr" para borrarla.




EJERCICIO 24: Partir líneas.


A partir del dibujo de la izquierda debes obtener el de la derecha, usando las herramientas "Partir" partiry "Forzar a punto de intersección"forzar intersección.


Guarda el resultado como ejercicio24.



ejercicio 27

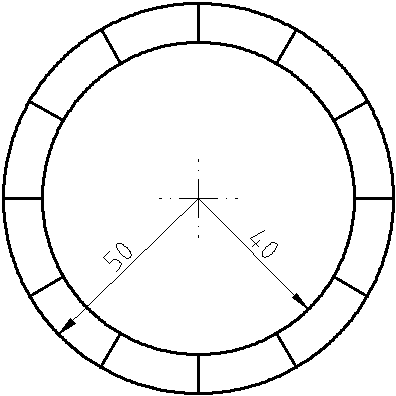

EJERCICIO 25: Reloj 1.


Practica lo estudiado en este apartado realizando una esfera de reloj.




Dibuja primero las circunferencias.reloj 0

Traza después líneas desde el centro de la circunferencia, cada 30º.reloj 1



Borra los trozos de líneas que sobren y guarda el resultado como ejercicio25.


reloj



EJERCICIO 26: Llave inglesa.

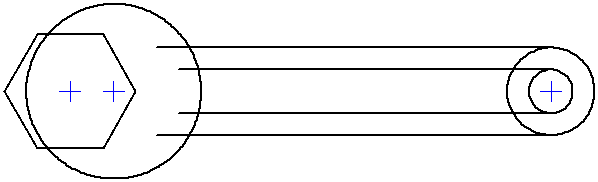

Fijándote en las medidas que aparecen al final, haz un primer diseño de la forma siguiente:


llave 2

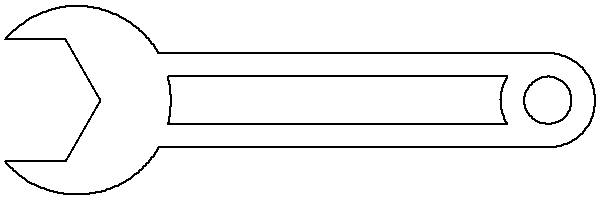

A continuación, recorta las líneas necesarias para que quede con el aspecto deseado:


llave 1

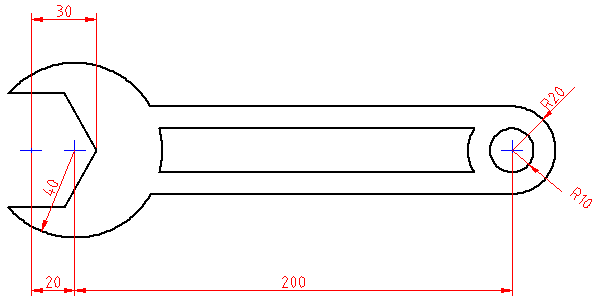

Acota el resultado, para que quede así y guárdalo con el nombre ejercicio26:



llave
