TIPOS DE LÍNEA. CAPAS. RAYADO.


Como habrás observado en los dibujos del apartado anterior, he utilizado distintos tipos de línea: Las líneas de la figura son más gruesas y las de acotación más finas. En cambio, los ejes aparecen dibujados con línea de trazo y punto. En el cuadro siguiente se resumen las normas que vamos a seguir a este respecto.

Líneas

Grosor

Designación

Nombre en

QCAD

Representación

normalizada

Aplicaciones

Gruesa 0,8 Continua Continua Representación de contornos y aristas visibles de los cuerpos
Media
0,4
Trazos
Raya

Se usan para las aristas ocultas
 de los cuerpos
Fina
0,2
Continua
Continua

Para líneas de cota y referencia, rayados...
De trazo y punto
Punto raya
 (grande)

Ejes de de revolución, centros de  circunferencias o arcos...
A mano alzada.
En qcad es preferible dibujarla mediante pequeñas líneas rectas o curvas
Continua

Límites de vistas o cortes parciales  en las piezas
Mixto
0,2 y 0,8
Línea fina de trazo y punto, limitada en ambos extremos por dos trazos gruesos
Continua-0,8 y Punto-raya-0,2

Indican las trazas de un plano de corte

En Qcad existen distintos tamaños para la línea de trazos y de trazo y punto. Hemos elegido un tamaño que se ajusta bien al dibujo aunque es posible que, en otros casos, sea preferible otro tamaño. Además, la separación entre los trazos también depende del grosor que pongamos a las líneas.


En el dibujo siguiente se muestran algunas de estas líneas. Se trata de una figura a la que se le da un corte por un eje A-A' cuyo resultado se muestra también.


tipo de línea

Como se observa, se ha utilizado un color distinto para las cotas y el rayado, que hace que se distingan mejor. Esto también se puede hacer en qcad. Vamos a ver cómo.



TIPOS DE LÍNEA


Todas estas opciones pueden variarse desde la barra de herramientas llamada Trazador:


trazador
trazacolortrazagrosortrazalínea

Antes de dibujar una línea, podemos elegir su color, grosor o tipo. La selección que hagamos afectará a todas las líneas que dibujemos desde ese momento. Si queremos dibujar líneas con otras características, basta cambiar el elemento necesario de la barra trazador. La modificación no afectará a las líneas dibujadas anteriormente.



EJERCICIO 32: Tipos de línea.


Dibuja las dos vistas superiores de la pieza anterior. La que representa el corte (en color rojo) la dejaremos para el apartado siguiente. Guarda el resultado como ejercicio32.




RAYADO


botón rayadoSombreado/Relleno: Mediante este botón puede rellenarse con un color o una trama una superficie cerrada. Veamos cómo.

  1. Pulsa el botón Sombreado/Rellenobotón rayado

  1. Nos aparece el menú "Selección" para que escojamos las líneas que forman la superficie cerrada.

    Debemos tener en cuenta que la superficie debe ser cerrada. Y que debe estar delimitada por líneas rectas, arcos o circunferencias (no valen elipses, splines ni líneas a mano alzada).

    Al acabar de seleccionar, pulsamos la flecha Continuar

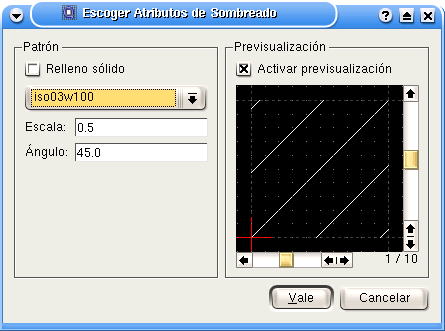

  1. Por último, aparece una ventana, llamada Escoger Atributos de Sombreado, donde podemos escoger:
atributos de sombreado
    • Relleno sólido: en lugar de un rayado, se rellena la superficie del color de la línea actual.

    • Tipo de rayado: Hay distintos tipos, según la superficie sea plástico, arena, hierba... En cualquier caso, está la opción de rayado normalizado  ISO03w100.

    • Escala: podemos aumentar o disminuir el factor multiplicador que aparece, para ampliar o disminuir la distancia entre las líneas del rayado.

    • Ángulo: para modificar la inclinación de las líneas.

    • Activar previsualización: debemos marcar esta casilla para ver una vista aproximada del rayado, sin tener en cuenta la escala.




Prueba a seguir estos pasos con las superficies que debían estar rayadas en el dibujo anterior.


Seguramente verás que no te ha salido nada. Si te fijas, en la línea de comandos, aparece un aviso: "Invalid hatch area. Please check that the entities chosen form one or more closed contours". O sea: "Área de relleno inválida. Por favor, compruebe que las entidades escogidas forman uno o más contornos cerrados".

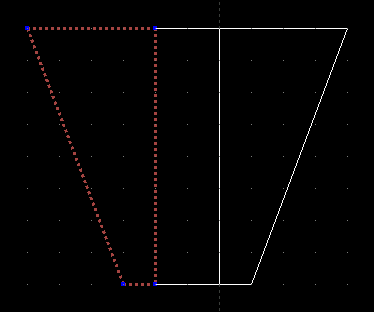

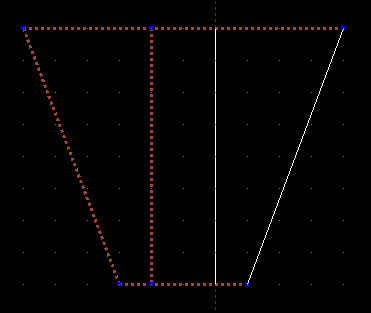

Lo que ha pasado es que las líneas no forman un contorno cerrado porque sus extremos no coinciden con los vértices de la figura que vamos a rayar. En concreto, la recta superior y la inferior sobresalen de la figura que debe ser rayada. Esto se ve claramente al seleccionarlas:





Hay dos posibles soluciones:

  1. Redibujar el contorno en otra capa distinta. El tema de las capas se verá más adelante.

  1. Partir las líneas que sobresalen, en los vértices de la figura a rayar (sin borrar el resto). De esta forma, al seleccionar el contorno de la figura obtenemos líneas cuyos extremos sí son los mismos vértices de la figura. Esto, aunque visualmente no se nota, modifica las ecuaciones del dibujo. Optaremos por esta solución:


EJERCICIO 33: Rayado.

Completa el ejercicio anterior, realizando los rayados necesarios. Usa el color rojo como en el ejemplo.


Guárdalo con el nombre ejercicio33.





CAPAS

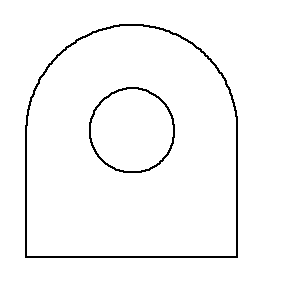

capas


En vez de disponer de una única hoja de dibujo para situar todas las entidades, es posible crear un gran número de capas que, a modo de planos transparentes superpuestos, permiten agrupar las entidades con algo en común y aislarlas del resto: por ejemplo, en una capa puede situarse las líneas de la figura, en otra los ejes, otra para las cotas, otra para el rayado... y en cada momento puede verse o imprimirse sólo las capas que interesen.


Para manejar las capas, debemos tener activada la ventana "Lista de capas". Esto se hace, como ya vimos, a través del menú:

Ver Vistas y activando Lista de capas. Lista de capas


capa0

La ventana Lista de capas inicialmente tiene una sóla capa definida, llamada 0 (cero). Vamos a detenernos en los distintos botones de esta ventana. Empezaremos por la barra superior: barra capas


MostrarMostrar capas: Para que se vean todas las capas, si es que había alguna oculta



OcultarOcultar capas: Al pulsar este botón, todas las capas quedan invisibles.

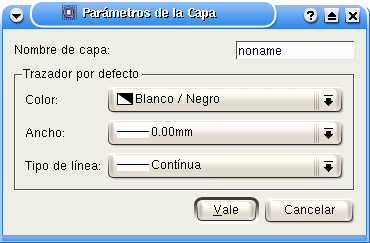

parámetros de capa


capa +Añadir una capa: si lo pulsamos se añade una capa a las existentes, solicitándonos entonces sus parámetros mediante una ventana. Como mínimo deberemos introducir un nombre distinto a los existentes. Todos estos parámetros pueden variarse después.







capa sombreada

capa -Eliminar capa actual: sirve para borrar la capa actualmente seleccionada, que es aquella que aparece sombreada en la lista de capas. La capa 0 no puede eliminarse. En el ejemplo, la capa seleccionada es la llamada "cotas".


atributos capaModificar atributos / renombrar capa: Permite cambiar cualquiera de los atributos de la capa seleccionada (sombreada): nombre, color, ancho y tipo de línea. La capa 0 puede ser modificada en todo excepto en el nombre.



Si descendemos ahora a la lista de las capas creadas, tenemos dos posibilidades más:


capaoculta

ocultaOcultar / ocultadesocultar capa: Cada capa se puede dejar ocultainvisible o ocultavisible individualmente, pulsando sobre este icono. Una capa invisible no puede usarse como referencia para situar otros puntos o líneas.


desbloqueoDesbloquear / bloquear capa: si se activa la opción de bloquear una capa, sus líneas no se podrán modificar. Esto sirve para evitar borrados accidentales. Aunque sí se pueden usar sus puntos como referencia, si están visibles.


A muchas de estas opciones puede también accederse situando el cursor en la ventana "Lista de capas" y pulsando el botón derecho. Aparece entonces el "Menú Capas".

menú capas



EJERCICIO 34: Capas 1.

ejercicio 34

Crea una lista de capas como la siguiente, con los parámetros que aparecen indicados, que se basan en lo dicho antes sobre los tipos de líneas. Esta lista nos servirá para algunos de los dibujos que hagamos a continuación, por eso, guarda el archivo con el nombre modelocapas.

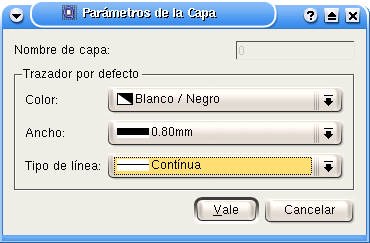

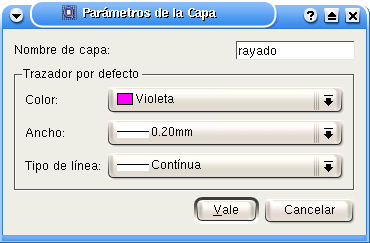

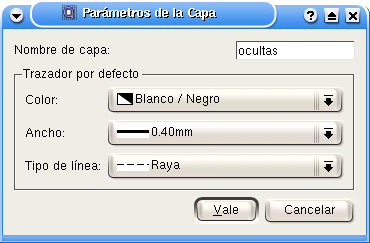

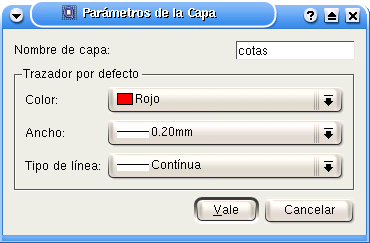

parámetros 0parámetros cotasparámetros ejesparámetros ocultasparámetros rayado


EJERCICIO 35: Capas 2.


Utilizando el archivo anterior modelocapas, realiza este dibujo (ver al final), situando cada tipo de línea en una capa distinta:


Para realizar el rayado, recuerda que había dos posibilidades:

  1. Utilizar las líneas de la figura y, si es necesario, partir las líneas que sobresalen de los vértices del contorno que vamos a rayar. Esta solución ya la utilizamos en el ejercicio33.

  2. Situar el rayado en una nueva capa. Esta opción es la que utilizaremos, aunque hay también dos opciones:

capa contorno

  1. Crear capa +una capa auxiliar para el contorno, de las características que queramos, aunque preferiblemente del mismo color que las líneas que forman la  figura, para que no destaque sobre las de la figura.
contorno rayado

  1. Redibujar el contorno capa +de la superficie a rayar, en la capa escogida para contorno, formando una superficie cerrada.
  1. Ocultar ocultatodas las capas excepto las capas oculta"contorno" y oculta"rayado", para no tener "estorbos", como líneas que cruzan la superficie a rayar y para poder seleccionar con más facilidad las líneas del contorno.
  1. Activar la opción de botón rayadorayado.

  1. Seleccionar las líneas del contorno de la superficie a rayarmenu Seleccion. Si hemos ocultado todas las demás capas, basta con seleccionar todo.
    contorno rayado


  1. Proceder con el rayado.
  1. La capa contorno la podemos ocultaocultar si ya no la necesitamos. El resto lo mostraremos ocultade nuevo para obtener el resultado final.

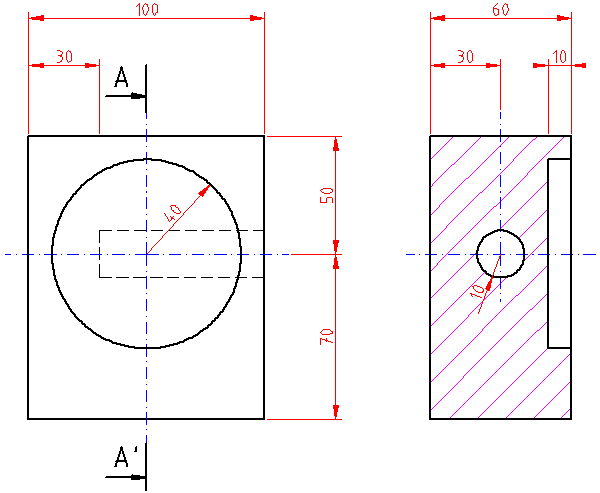

Resultado: el dibujo que aparece a continuación, con cada tipo de línea en una capa distinta.


Utiliza la opción que prefieras y guárdalo con el nombre ejercicio35. Comprueba que lo has hecho bien, ocultando y desocultando las distintas capas.


ejercicio 35


preferencias cotas 3

NOTA: Seguramente, habrás notado en muchos ejercicios que las cotas te quedan más pequeñas que como aparecen aquí. Para ampliarlas deberás modificar las Preferencias del dibujo, en la pestaña "Cotas". En estos dibujos suelo utilizar las preferencias siguientes, que son el doble de las que utilizaba en los primeros ejercicios, excepto el tamaño de la flecha, donde he usado 6 mm para que cuando la medida sea 10, dibuje las flechas por fuera. Es decir...

no por dentro.cota 10 (quedarían pegadas)

sino por fueracota 10
