EJERCICIOS DE ELECTRICIDAD Y ELECTRÓNICA

A continuación, se ofrece una serie de ejercicios de distinto nivel, sobre distintos temas relacionados con la electricidad o la electrónica. Todos ellos en formato PDF.

Al final, se ofrece un cursillo sobre el manejo de la placa de control LPT-999E de MOVIT-ELEKIT, distribuida por ALECOP.

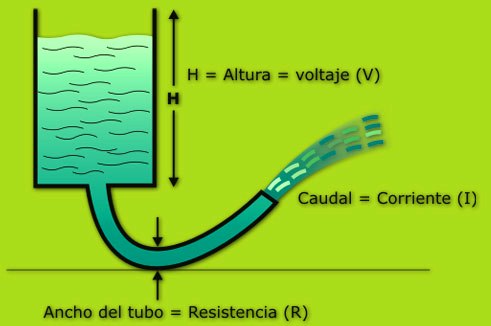

Analogía hidráulica del circuito eléctrico	Se utiliza una analogía con un circuito hidráulico para explicar las magnitudes fundamentales de un circuito eléctrico. DEFINICIONES: (Adaptadas de fisicalab) Voltaje (también "Tensión" o "diferencia de potencial"): Nivel de energía que provoca el movimiento de las cargas eléctricas por un conductor. Intensidad eléctrica: Cantidad de cargas eléctricas que atraviesan un conductor eléctrico durante un instante. Resistencia eléctrica: Oposición que presenta un conductor al paso de la corriente eléctrica. Corriente eléctrica: es el flujo de carga eléctrica que circula en el mismo sentido a través de un conductor. Para que se produzca tiene que existir un elemento que genere una diferencia de tensión entre dos puntos del circuito (pila o generador de tensión) y un camino ininterrumpido entre dichos puntos. El camino por el que circula la corriente es el conductor. En la pila, los dos puntos de distinta tensión se llaman "polos" y se denominan con los signos + y - (positivo el de mayor voltaje y negativo el menor) Vídeo 1 Video 2 Los vídeos se han obtenido del canal de youtube cienciabit
Montajes eléctricos básicos	Prácticas de montajes eléctricos, con elementos muy básicos y en configuraciones sencillas: serie, paralelo y mixto. Los elementos de control utilizados pueden construirse con materiales simples.
Control eléctrico	Ejercicios pensados para alumnos de 2º y 3º de ESO. Se trata de que conozcan distintos elementos de control de un circuito eléctrico: pulsadores, interruptores, conmutadores, llaves de cruce; y de que analicen circuitos con estos componentes, expresando su funcionamiento mediante tablas formadas por "0" y "1" ("Tablas de verdad")
Electricidad con Crocodile Clips	Ejercicios para resolver usando el simulador de circuitos eléctricos Crocodile Clips
Electrónica por descubrimiento	Ejercicios para ir descubriendo los principios en que basan su funcionamiento componentes electrónicos como el diodo, el transistor y el condensador. Se descubre mediante ejemplos teóricos y, posteriormente, en algunos casos se usa Crocodile Clips para conocer otros detalles.
Conceptos Básicos de Electricidad	Recursos para aprender la teoría básica sobre la electricidad usando archivos, vídeos, imágenes... RESISTENCIA LIMITADORA PARA UN LED (VÍDEO) Explicación y Repaso de ejercicios de Resistencia Limitadora de un LED Calculadora de Resistencias para LEDs (LedCalculator) El DIVISOR DE TENSIÓN (VÍDEO) recortado a partir del original en el canal de ElectronicaFP de Fernando Manso Calculadora de Divisor de Tensión (de la web de Gzalo) Explicación y Repaso de ejercicios de Divisor de Tensión (PDF) TIEMPO DE CARGA Y DESCARGA DE UN CONDENSADOR: Explicación y Repaso de ejercicios de Cálculo del tiempo de carga y descarga de un Condensador (PDF)
Simulador de Electricidad y Electrónica online MasterPLC	Simulador online accesible desde la web de MasterPLC Breve ejemplo introductorio (tomado de issuu) realizado por María Deisy Fernández Ipanaque Ejemplo similar en PDF por Brayan Diyhors Correa Patiño (extraído de issu) Archivo comprimido para cargar ejemplos útiles para conocer componentes y circuitos.

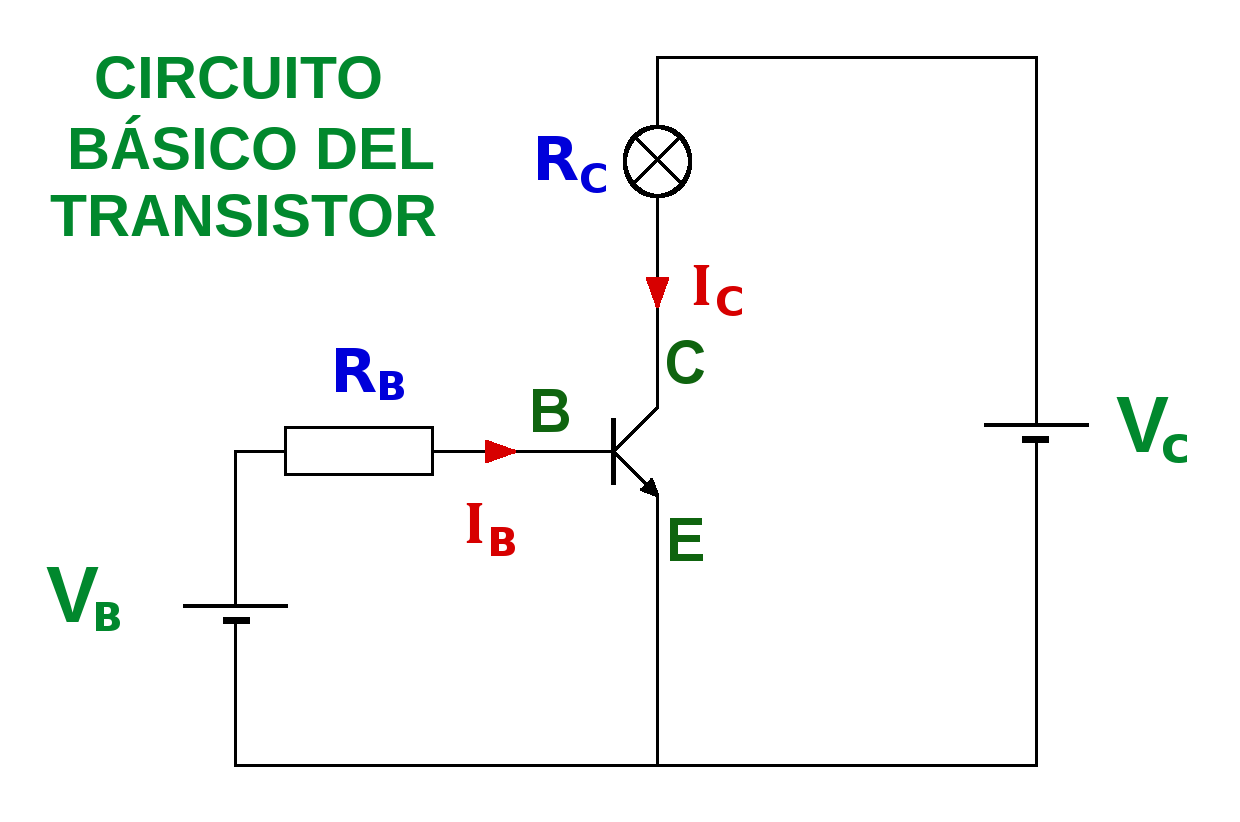

Electrónica Básica	Teoría básica de componentes electrónicos ARCHIVOS, IMÁGENES y VÍDEOS sobre los componentes presentados en el apartado anterior. Para la explicación posterior: El Diodo 1 (vídeo con explicación simple) El Diodo 2 [Short] (video muy simple que explica el funcionamiento sobre el símbolo) El Diodo 3 (más datos sobre el diodo. Tipos y ejemplo de uso) Los Diodos: circuitos Rectificadores Los Diodos: el Puente Rectificador El Transistor 1 (material de tecno12-18 gratuito) El Transistor 2 (Experimento para comprobar su funcionamiento) Video introductorio: Conductores, Aislantes y Semiconductores La unión P-N (semiconductores) El Diodo 4 (válvula de vacío y unión P-N) El transistor 3 (explicado a partir de la unión PN y Símil hidráulico) Unión PN, Diodo y Transistor Bipolar El Transistor: Zonas de Funcionamiento El Condensador 1 (simple) El Condensador 2 (Explicación práctica. Y continuación del video del Puente Rectificador) El Condensador 3 (comportamiento en corriente continua -y alterna-) El Condensador 4 (Utilidad de la descarga rápida) Condensador de Arranque de un Motor (explicación muy avanzada) El Condensador 5 (antecedentes y modelos. El supercondensador)
Sensores con transistor	Ejercicios dirigidos al alumnado de 4º curso. Para profundizar en el análisis de los circuitos basados en el transistor y que emplean sensores de diversos tipos. Se realiza un anális de la participación de los componentes en el funcionamiento del circuito y se incluye al final un ANÁLISIS POR BLOQUES para averiguar si se trata de un sistema de control EN LAZO ABIERTO o CERRADO. También se incluye al final el "Símil del bastidor", una metáfora para el análisis del divisor de tensión en estos circuitos y su influencia en el funcionamiento del transistor.
Máquinas, automatismos y Robots	Ejercicios de lectura de un texto que explica las diferencias entre los MECANISMOS, (o herramientas), las MÁQUINAS, los AUTOMATISMOS y los ROBOTS, así como las variedades existentes de ROBOTS. Dirigidos al alumnado de 4º curso. Se explica asímismo los SISTEMAS DE CONTROL y sus BLOQUES (LAZO ABIERTO o CERRADO). Al final se incluye ejercicios sobre todo ello.	Brazo robotico de Flat-icons en flaticon
Prácticas de electricidad y electrónica	Estas prácticas pueden aplicarse entre los cursos 3º y 4º de ESO. Se inician con una pequeña explicación sobre la medida con el polímetro. Se experimenta la ley de Ohm y distintos montajes con bombillas en serie, paralelo o mixto, realizando distintas medidas. A continuación, otra de las prácticas sirve para familiarizarse con el código de colores de Resistencias. Por último, se conocen algunos componentes electrónicos básicos y se monta algún circuito demostrativo con ellos (Diodo, LED, LDR, condensador, potenciómetro, transistor e integrado 555) (Enlace a la imagen con los códigos de colores básicos) Recuerda la "frase" para memorizar los colores: No Me Río Nada All Ver A Violeta Gastar Billetes (Negro Marrón Rojo Naranja Amarillo Verde Azul Violeta Gris Blanco)
Detectores electrónicos	Se trata de un conjunto de prácticas de electrónica, diseñadas para 4º de ESO. Son montajes basados en el Darlington BC879 y que sirven para experimentar circuitos como el detector de humedad, de luz y de sombra, de contacto o de temperatura, reflexionando después sobre ello.
Prácticas de electrónica y Detectores electrónicos con placa Board	Las mismas prácticas de electrónica anteriores junto con las de detectores electrónicos, incluyendo en el PDF un ejemplo de diseño utilizando la placa Board.
Fritzing: simulador de montaje en placa Board	Fritzing es la aplicación que se ha utilizado para realizar las imágenes de las prácticas con placa Board (placa de prototipos o "ProtoBoard". No sólo sirve para simular el aspecto del circuito en la "ProtoBoard" sino que también permite comprobar el esquema del diseño y además crear un diseño para realizar la placa impresa (PCB). Además, a partir de la versión 0.9.10 se incluye un simulador del funcionamiento que por defecto está desactivado (en la web de Fritzing se incluyen instrucciones para activarlo) Los creadores han ido desarrollando varias versiones. A partir de la versión 0.9.6 hay que pagar para descargarla. Pero hay varias versiones anteriores que en su día eran gratuitas. Algunas funcionan en WindowsXP: fritzing.0.9.0b.32.pc (comprobado que funciona en WindowsXP) fritzing.0.9.1b.32.pc fritzing.0.9.3b.32.pc fritzing.0.9.3b.64.pc (La misma version 0.9.3b para sistemas de 64 bits) Instrucciones de instalación de Fritzing (desde electrogeekshop)
Introducción a la electrónica Digital	Introducción a los circuitos digitales: interruptores y conmutadores Introducción teórica y cuestionario breve para abordar los presupuestos de la electrónica digital. Documentos obtenidos de pelandintecno: Electrónica Digital. Teoría. Ejercicios de Electrónica Digital Ficha 1: Simplificación con mapas de Karnaugh
Prácticas de electrónica digital	Montajes progresivos para 4º de E.S.O. Para realizar sobre la Placa de Prototipos (Placa Board). VÍDEOS de introducción a la Electrónica Digital, sus componentes y tecnología: Introducción: "Electrónica Analógica" y "Electrónica Digital" Señales Analógicas y Digitales, explicación más detallada. Escribe un documento en el que expliques la diferencia entre ambos. Comparativa entre electrónica "Analógica" y "Digital" Redacta un pequeño documento en el que hagas una comparativa entre la electrónica "analógica" y la "digital", explicando al menos 2 razones a favor de cada una de ellas. Finalmente, escoge cuál prefieres y explica por qué. Más Información: Ejemplo de funcionamiento de las electrónicas "Analógica" - "Digital" y paso de una a otra Electrónica Analógica y Electrónica Digital: diferencia básica entre la característica de las señales (hasta el minuto 1:25) y posteriormente explicación más detallada de la electrónica digital: componentes, tecnologías, algunos circuitos y características.
Diagramas de Venn y Lógica de Boole	Para practicar las funciones de la lógica de Boole con diagramas de conjuntos. Obtenidos de cse4k12.org
Electrónica digital en Crocodile Clips	Para practicar la electrónica digital mediante este programa

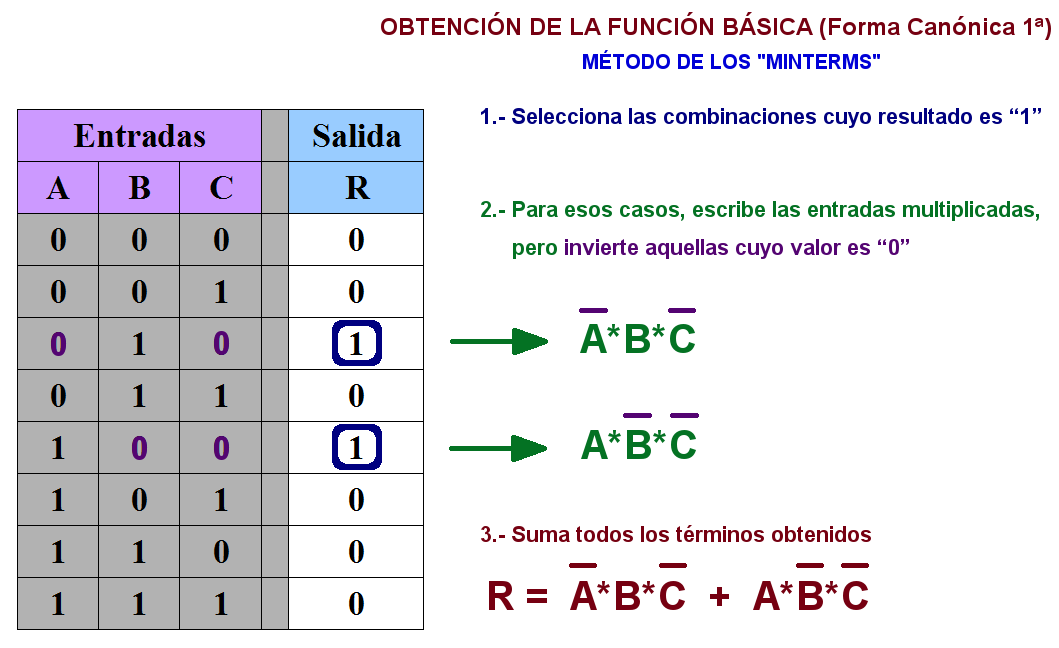

Ejercicios de electrónica digital	Se trata de una selección de ejercicios sobre las funciones lógicas y su relación con las tablas de verdad y los circuitos digitales. Por otra parte, se incluye esquemas y vídeos que explican cómo obtener: La función lógica a partir de la tabla de verdad (esquema) La función lógica a partir de la tabla de verdad (secuencia animada) La función lógica a partir de la tabla de verdad (vídeo) La función lógica y el circuito a partir de la tabla de verdad (esquema) Ejercicios de Electrónica Digital (1ª parte) Ejercicios de Electrónica Digital (2ª parte) Ejercicios de Electrónica Digital (3ª parte) Ejercicios de Electrónica Digital (REPASO)
Prácticas de electrónica digital con placa Board	Las prácticas de electrónica digital propuestas anteriormente, pero incluyendo el diseño de los circuitos en la placa Board.
RELÉS	Ejercicios para realizar entre 3º y 4º de ESO, dentro del bloque de Control y Robótica.
PLACA BOARD	Actividades para aprender a conectar componentes a una placa de prototipos electrónicos. Incluye tres ficheros: montaje_board: los ejercicios en sí placa_board: hoja con placas en blanco para realizar los ejercicios. componentes_board: muestra cómo representar los componentes sobre la placa y su tamaño real junto a ella.
PLACA DE AGUJEROS	Práctica en la que se diseña un circuito mediante una placa de agujeros, también llamada de soldaduras pues se puede soldar en ella directamente los componentes. Secuenciada por pasos: Práctica: el cuestionario propuesto. ejemplo: de un circuito. Ambos archivos unidos: ejemplo+plantilla Alternativa incluyendo placa universal de conexiones (modelo MICROLOG LOG M855) Práctica con la Placa Universal de Conexiones Micro-Log M855
KITS DE MONTAJE ADAPTABLES	Conjunto de KITS de montaje que pueden adaptarse para incorporar elementos de control electrónico, como Relés, Diodos, LDR, Transistores, condensadores, etc.... Ordenados por nivel de dificultad. Todos ellos tomados de la web de Micro-log: Puerta de garaje Cortina automática Puerta corredera Puerta basculante Puerta corredera tipo "metro" Ascensor de dos plantas Casa Domótica
CURSILLO SOBRE LA PLACA DE CONTROL LPT-999E	Consta de las siguientes lecciones: Alimentación de la placa. Conexión de los elementos. Ajuste de las comunicaciones. Entradas. Salidas simples. Salidas de relé. Programación no lineal.
CURSILLO SOBRE SCRATCH Y ARDUINO	Consta de las siguientes lecciones: Introducción. Qué es Scratch. Funciones básicas. Bloques de Scratch. Interacción, variables, listas, dibujo y sonido. Patrones y ejemplos. Programación de Aplicaciones y Juegos. Arduino. Funcionamiento básico. Sensores y Actuadores. Motores. Comunicación Serie y Alimentación del circuito.
PROYECTO: ILUMINACIÓN AUTOMÁTICA	Propuesta para diseñar y construir un circuito electrónico que resuelva un problema: ¿Te has dado cuenta de la cantidad de energía que se gasta cuando se enciende la luz de todo un pasillo cuando sólo hace falta iluminar una puerta? ¿Sería posible instalar un circuito para que sólo se ilumine la zona que necesitamos en el momento en que hace falta? Por ejemplo: Cuando haya poca luz. Cuando se detecte presencia o movimiento. Este proyecto, insertado en esta web, también se ha publicado en la base de datos de recursos educativos Procomún. Se puede realizar 4 versiones de este proyecto: Detector de luz/sombra Detector de humedad Sensor de tacto Alarma de temperatura	Imagen solder-28886_640 de clker-free-vector-images-3736 en Pixabay (licencia Pixabay)
